激光器模组是激光输出的核心光学器件，TO（Transistor Outline）封装是中小功率蓝光激光器最常用的封装形式，TO座焊接是实现蓝光激光器芯片、LD发光管与引脚电连接、结构固定的核心工序，焊接质量直接决定激光器的发光效率、工作稳定性和使用寿命。

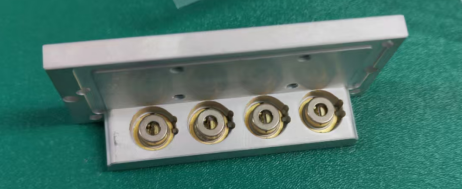

为实现更高功率的激光模组输出，最简单的方案是利用已封装的TO座进行光束合束，以提升单模组的能量输出。采用高精度预成型焊片（如金川岛提供的In93Ag3共晶焊片，熔点143℃）将TO管座与基座组焊，金川岛预成型焊片具有焊料量精准、一致性好、空洞率低等特点，既能实现基础散热，又可为后续光束合束完成基座定位。相比传统锡膏工艺，预成型焊片能有效避免因焊料量不均导致的焊接缺陷，提升激光模组的批量一致性。
合理优化TO激光器模组焊接工艺，稳定控制焊接过程，是保障TO封装激光器模组批量生产一致性、产品成品率和长期工作可靠性的关键环节，本文案针对TO激光器模组的焊接流程、参数管控、质量检验及常见问题处理进行描述。
焊接作业前需对所有物料进行外观和电性能检测，确认物料符合要求，具体检测要求如下：
物料名称 | 检测项目 | 合格标准 |
铝合金基座 | 外观、镀银 | 无变形、无镀层氧化 |
TO管座 | 引脚平整度、绝缘电阻、陶瓷面平整度 | 引脚无弯曲变形，无氧化锈斑 |
焊料 | 成分、熔点 | 常用In93Ag3共晶焊锡（熔点143℃），焊料无氧化 |
助焊剂 | 活性、腐蚀性 | 选用松香基中性助焊剂，无酸腐蚀性，焊接后无残留导电杂质，在焊料表面均匀涂布（金川岛可同步提供助焊剂涂布工艺指导） |
蓝光激光器TO座焊接根据生产批量和精度要求，需选用共晶回流焊对应设备准备要求如下：
回流焊接炉： 氮气气氛保护，温度控温精度±1℃，可设置多段升温曲线，氧含量≤100ppm，避免焊料和基座镀层氧化

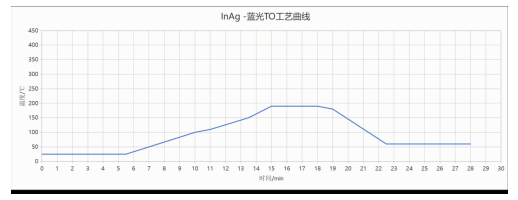

回流共晶焊接工艺（适用于批量自动化生产）
客户 | 类型 | 焊片 | ||||||||||||
时间 | 0 | 2 | 3 | 4.5 | 5.5 | 10 | 11 | 13.5 | 15 | 18 | 19 | 22.5 | 28 | |
温度 | 25 | 25 | 25 | 25 | 25 | 100 | 110 | 150 | 190 | 190 | 180 | 60 | 60 | |
功能 | 真空 | 氮气 | 真空 | 氮气 | 甲酸 | 甲酸 | 真空 | 氮气 | 冷却 | |||||
工艺阶段 | 1阶段真空 | 1阶段氮气回填 | 2阶段真空 | 2阶段氮气回填 | 1阶段升温 | 1阶段保温 | 2阶段升温 | 2阶段保温 | 熔融升温 | 熔融真空保温 | 降温 |
焊接完成后需要按照以下要求进行全检或者抽检，不合格产品分类处理：
通过体视显微镜观察焊点，合格标准：焊点表面光滑，无裂纹、无气孔、无虚焊，焊料浸润均匀，无爬锡现象，表面没有焊料残留污染，引脚没有变形。
推力强度数值：使用推力测试仪器，将TO管座进行破坏性推出，极限峰值力值不得低于15kgf。
X光空洞检测：抽样进行空洞率测试，要求焊点空洞率低于10%。（早期热台工艺要求30%以内即可）
缺陷类型 | 产生原因 | 解决方法 |
虚焊 | 焊件表面氧化未清理干净、焊接温度不够、焊接时间过短、助焊剂活性不足 | 加强焊前清洗工序，调整焊接温度升高10~15℃，适当延长焊接时间，更换活性合格的助焊剂 |
芯片损伤烧坏 | 焊接温度过高、热影响区过大、焊接时间过长、 | 降低焊接峰值温度，缩短高温段时间 |
焊点有气孔裂纹 | 冷却速度过快、焊料不纯、保护气体不足、降温速率不合理 | 调整降温速率，更换合格焊料，降低升温速率，增加保护气体流量，避免焊料快速凝固产生应力裂纹 |
焊点强度不足容易脱落 | 浸润不充分、焊接温度不够、焊料合金成分不合格 | 提高焊接峰值温度，保证焊料充分浸润，更换符合成分要求的焊料，延长保温时间 |
针对上述缺陷，金川岛通过高精度预成型焊片、严格的批次一致性管控以及全流程工艺支持，可帮助客户有效规避因焊料量不均、氧化污染等引发的虚焊、空洞等质量问题。
本文章工艺参数及技术内容仅供参考及技术交流
如涉及版权或知识产权问题，请联系我们处理。
