在电子封装中，焊接是实现芯片与基板电气互连、机械固定及热量传导的关键技术。焊点是一个微型多材料系统，其形成本质上是液态钎料与固态母材之间发生溶解、扩散与界面反应的冶金过程，在电子制造领域绝大多数在300℃以下完成，属于软钎焊的范畴。
金川岛在预成型焊片领域拥有多年技术积累，对Sn基、AuSn等焊料体系与Cu、Ni等母材界面的冶金行为有深入研究，下文将结合典型的Sn-Cu体系，解析钎焊冶金连接的形成机制。

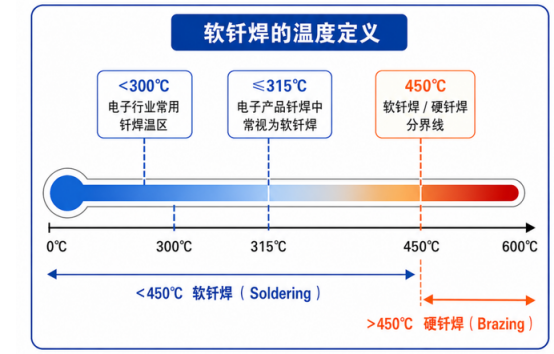

一、软钎焊的定义与温度边界
钎焊通常以450℃为分界点，一般高于此温度称为硬钎焊，低于此温度则为软钎焊。在电子制造领域，软钎焊的实际温度窗口通常限定在315℃以下，绝大多数工艺在300℃左右即可完成。
二、Sn-Cu体系的结合机制
电子钎料中应用最广泛的元素是锡（Sn），电子封装中最常见的母材为铜（Cu）。钎焊过程中，铜母材在液态锡基钎料中发生溶解，并在冷却及后续热过程中与锡反应，形成金属间化合物。适量的Cu₆Sn₅（η相）是实现冶金结合的关键基础；当铜溶解或扩散过多时，还可能形成Cu₃Sn（ε相）。通过调节焊接温度、时间和钎料成分，可优化IMC类型与厚度，获得兼具强度与韧性的焊点。
在实际生产中，IMC的形态控制还与钎料的成分精度和尺寸一致性密切相关。金川岛通过严格的合金配比与高精度成型工艺，使Sn基、AuSn等焊料保持良好的批次一致性，并可针对不同母材界面进行焊料适配与工艺优化。

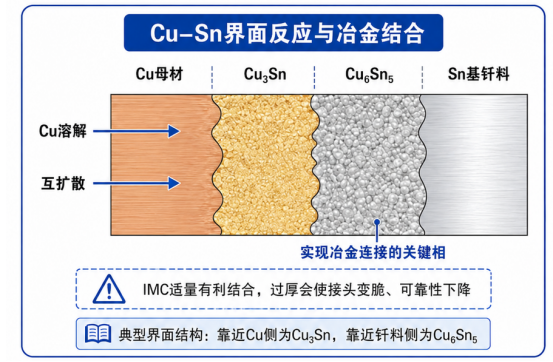

Cu–Sn金属间化合物通常硬而脆。适量IMC有利于界面结合，但过厚或连续长大的化合物层会降低焊点韧性和可靠性。典型界面结构为：靠近铜侧形成Cu₃Sn层，靠近钎料侧形成Cu₆Sn₅层。
金川岛预成型焊片产品涵盖Sn基、AuSn、AgSn、In基等多种合金体系，厚度最薄可达0.015mm，支持不同母材界面与工艺窗口的定制需求。如需进一步了解焊料选型与IMC控制方案，欢迎联系金川岛技术团队。
